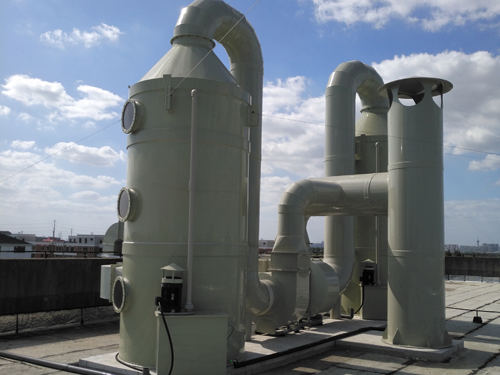

实验室无机废气喷淋塔

产品名称:实验室废气喷淋塔
同名:废气处理系统,PP喷淋塔,实验室PP喷淋塔
型   号:FJ-SYSPNT1
规   格:根据现场定制
产品类别:实验室通风系统系列
喷淋吸收系统主要由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。
1)填料
填料主要作为布风装置,布置于吸收塔喷淋区下部,烟气通过托盘后,被均匀分布到整个吸收塔截面。这种布风装置对于提高吸收效率是必要的,除了使主喷淋区烟气分布均匀外,吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板,托盘被分割成便于从吸收塔人孔进出的板片,水平搁置在托盘支撑的结构上。
2)喷淋装置
吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装空心锥喷嘴,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布,流经每个喷淋层的流量相等。
3)除雾装置
用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后,再连续流经除雾器时,液滴由于惯性作用,留在挡板上。由于被滞留的液滴也含有固态物,因此存在在挡板结垢的危险,需定期进行清洗,除去所含浆液雾滴。
4)喷淋液循环泵
吸收塔再循环泵安装在吸收塔旁,用于吸收塔内喷淋液的再循环。采用单流和单级卧式离心泵,包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门及就地仪表和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,压能和动能都能得到提高,从而能够被输送到高处或远处。同时在泵的入口形成负压,使流体能够被不断吸入。
5)喷淋吸收塔
塔体采用PP结构。在PP壳体的设计方面,我们考虑了以下综合因素,其工作环境是相当恶劣的,长期在酸性的腐蚀下工作,并且要承受塔体自身压力及溶液压力,还要承受工作时的风压,要求即要良好的耐腐蚀性能,又要保持较高的抗拉、抗压强度塔体采用机械缠绕工艺生产制作,强度高,质量可信,性能良好。
