实验室常用排风设备主要有:通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。

通风柜是安全处理有害、有毒气体或蒸汽的通风设备,作用是用来捕捉、密封和转移污染物以及有害化学气体,防止逃逸到实验室内,这样通过吸入工作区域的污染物,使其远离操作者,来达到吸入接触的最小化。通风柜内的气流是通过排风机将实验室内的空气吸进通风柜,将通风柜内污染的气体稀释并通过排风系统排到户外后,可以达到低浓度扩散;

万向抽气罩是进行局部通风的首选:安装简单、定位灵活,通风性能良好,能有效保护实验室工作人员的人身安全;

原子吸收罩主要适用于各类大型精密仪器,要求定位安装,有设定的通风性能参数,也是整体实验室规划中必须考虑的因素之一;

排气罩主要适用于化学实验室,在解决这类实验室的整体通风要求中,它是必不可少的装备之一。

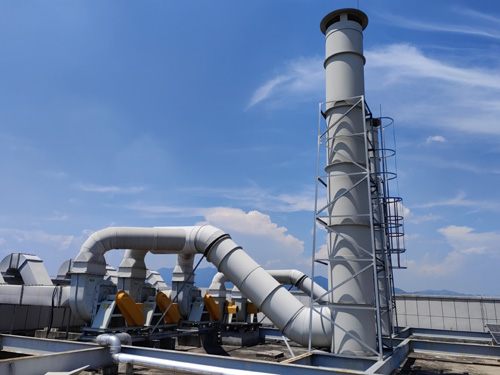

目前我公司主要采用的风机主要有防腐轴流风机(防腐斜流风机)、防腐离心风机。轴流风机适用于风压小、适用于管路短的通风系统(一般10米以内);离心风机适用于管路长的通风系统(一般10m以上,否则易造成噪音大)。风机的材质:一般分为玻璃钢风机、PP风机、不锈钢风机、铁制等。

风机的型号的选择,是根据风量和风压来选择的。

1、风量的计算方法:根据面风速来确定排风量(面风速的一般取值为:0.3~0.5 m/s)

2、计算公式:G=S•V•h•μ=L•H•3600•μ

3、其中

G:排风量

S:操作窗开启面积

V:面风速

h: 时间(1小时)

L: 通风柜长度

H: 操作窗开启高度

μ: 安全系数(1.1~1.2)

例:1200L的通风柜其排风量计算如下:G:1.2*0.75/2*0.8*3600*1.2=1555 m3/h

经验值:

1200L通风柜排风量一般为1500 m3/h

1500L的通风柜排风量一般为1800 m3/h

1800L的通风柜排风量一般为2000 m3/h

注:中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法

原子吸收罩排风量的计算方法:

根据罩口风速来确定排风量(罩口风速的一般取值:1~2 m/s)

计算公式:G=πR2•V•3600•μ

其中  G:排风量

R:罩口半径

V:罩口风速

μ:安全系数(1.1~1.2)

经验值:一般情况下原子吸收罩的排风量在500~600 m3/h

整体通风的排风量计算方法计算公式:G=V•n•h=L•W•H•n•h

其中  G:排风量

V:房间体积

n:换气次数 (一般取8~12次)

h:时间(1小时)

换气次数参考值

实验室    化学   有机合成  有毒实验  P级实验    生物    医药   物理

次/小时    6-20     15-18     20-30     15-30     5-30     5-10    3-8

2、风压的计算

管线沿程阻力约5Pa/米,弯头阻力为10~30 Pa/个,三通阻力为30~50 Pa/个。

注:所有阻力之和乘以安全系数(1.1~1.2)即为风压值。

通风管线风量的计算注:一般情况下国家标准的风管风速取值范围为V=6~8m/s  (公司计算标准的风管风速取值范围为V=8~12m/s)

计算公式:G=S•V•3600=πR2•V•3600→R=[G/(π•V•3600)]½

其中 G:排风量(根据上述计算得出)

R:风管半径

V:风管风速

注:矩形风管的尺寸有如下几种固定尺寸:120、150、200、250、300、400、500、630、800、1000、1200、1400、1600、1800  (如需由圆形管变为矩形管,设计原则是面积相等)部分通风管线的风量计算

参考值

类型              规格(mm)    排风量m3/h

圆形风管        Φ160           578.76

Φ200           904.32

Φ300           2034.72

Φ400           3617.28

矩形风管        200*200          1152

300*300          2592

400*400          4608
