实验室供气气瓶端设置

产品名称:实验室供气气瓶端设置
同    名:实验室供气,实验室集中供气,实验室供气系统
型    号:FJ-GXXT7
产品类别:集中供气系统
实验室的很多设备的运行都需要各种各样的气体供应,集中供气系统作为一种设计方案得到广泛使用,特别是在用气量大、用气集中的实验室,集中供气系统的价值会得以充分体现,气瓶室的安全性必须得到保障,必须采用防爆门、泄爆窗、气体泄漏感应报警装置、所有电器电路均应采用防爆型的、还应考虑防雷、防静电以及空调设备。
实验室常用气体:
实验室常用气体主要有非燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳);剧毒气体(氟气、氯气);助燃气体(氧气)组成。一般气相室配置氦气(He)、氮气(N2)。气质联用配置了氮气、氢气、氧气,氢气管线上的连接管件都要连接后焊接,严禁有泄漏的可能,所有的管线在安装完毕后一定要做气密性实验,并在使用前要先除油,由于管道细小,管间距小,安装过程中可依据现场情况进行调整,保证间距不小于45mm,气瓶装瓶时,易燃易爆与惰性气体同柜,杜绝两种易燃气体钢瓶装同一气瓶柜。
实验室集中供气系统方案:
集中供气系统是专为分析测试设备所用工作气体的传输而设计,系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的气体以满足各种高精度分析设备的使用要求,系统同时还应该满足安全性的要求,并方便客户的日常使用及管理。

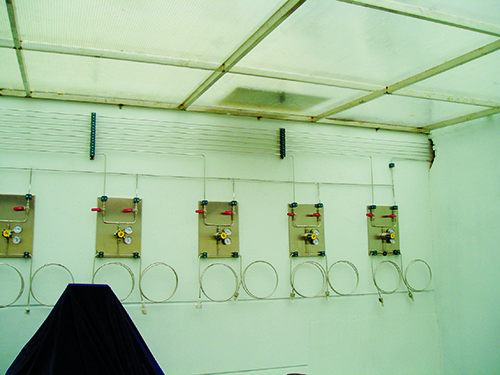

一、气瓶间布局
1.气瓶间存放的可燃性气体和助燃气体,按国家规定必须分库存放,分别放入不同的气瓶间内。
2.气瓶间内设立一次调压面板,带吹扫铜镀铬面板。
3.压力调节器入口前需加装烧结金属过滤器以防止颗粒等杂质污染系统。
4.所有面板均配备吹扫阀,可实现对面板的清洗置换。
5.压力调节器及相关管件均需牢固的固定在压力调节面板上,面板应设计的紧凑而合理,以尽量减少系统中的死体积。
6.压力调节面板应采用全不锈钢材料制成,并且牢固的固定在可靠的位置上,确保其安全性。
7.气瓶间内存放的气瓶采用带防倒链的气瓶支架固定,气瓶支架坚固耐用、美观大方,气瓶支架采用铝合金制作而成。
8.气瓶间内的气体钢瓶与压力调节器之间采用SS316L高压金属软管连接无渗透。高压软管为柔性软管,以保证连接的方便性。并自导防护钢缆,预防极端情况下,钢瓶阀损坏等现象带来的高压“抽鞭”事故,压力调节器与管道的连接方式为双环卡套。
9.高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配,以确保连接的可靠性。
10.排空气路应分类收集、固定牢固并排放至室外安全地点。
