实验室家具如何进行选型和设计

实验室家具是一类比较特殊的家具,实验室家具不仅应具有优良的使用功能,还应具备整洁明朗的外观和色彩,以改善室内环境,体现时代特征。实验室家具的设计、灵活性以及系列化是实验室建筑的组成部分之一,是实验室的基本条件之一。
实验室家具不同于家用家具,它的使用常与水、电、气、化学物质和材质以及仪器设备相接触,因此对家具的构造和材质提出更高的要求,在实验室建设时必须重视实验室家具的设计和选型。

实验台
按结构形式分
固定式实验台:固定式实验台的形式很多,国内至今仍普遍采用。常见的用钢筋混凝土结构的台面和砖砌支座,台下为木制器皿柜,台面上用白色瓷砖、水磨石、大理石或天然花岗岩等。
组合式实验台:依靠自身的构造形式,分为几个独立的部分,分别制作,然后组合在一起,可以灵活布置实验室,便于运输,便于系列化生产。
按材质分类
木结构:这是国内外较普遍采用的形式,质量较轻,又较灵活,而且可以做成各种单元组合式,其缺点是木材耗用量较大。
钢结构:这种结构由钢支架、器皿柜、台面和试剂架等构件组成。钢支架系薄壁型钢制成,脚支架底脚有微调螺丝,钢支架之间留有管道空间。器皿柜是木制构件,可以灵活地挂在钢支架上。这种材质尽管其外表有防腐涂料,但难免有锈蚀,一般用于仪器分析室。
钢筋混凝土结构:这种实验台包括钢筋混凝土结构的台面与支座(或砖砌支座)和台下的器皿柜。其缺点是质量大,又缺乏灵活性。
混合结构:采用钢架、钢筋混凝土台面或新型台面材料与下部活动的木制器皿柜,这也有可能做成单元组合式,其质量较轻,从灵活方面考虑也较上一种有好。
按实验用途分类
主要有化学实验台、仪器实验台、天平台、洗涤台等,种类繁多。
实验台根据实验室布局不同,位于实验室中间,称为岛式实验台;实验台的一端靠墙则称为半岛式实验台;如果实验台的一条长边靠墙称为侧边实验台。与之相适应的试剂架、洗涤台、器皿柜也有所不同。有的还把实验台分为单面实验台和双面实验台,后者实指岛式实验台和半岛式实验台。
台面
常用台面材料
耐蚀实心理化板:系以筛选后之优质多重夹纸,浸泡于特殊酚液后经高压热固效应成型,并经表面特殊耐蚀处理。具有耐酸碱、耐撞击、耐热特性,经济而耐用
环氧树脂台面:主要为加强型环氧树脂成份,有平滑而安全的弧型收边,是模具一体成型的化学台面板。内外材质一致,损伤时可修复还原。具卓越的耐酸碱、而撞击、耐高温(约800℃)能力。
陶瓷板:采用氧化锆或氧化铝生产的陶瓷板具有极强的耐候性,无论日照、雨淋(甚至酸雨),还是潮气都对表面和基材没有任何影响。耐紫外线照射和色彩稳定性完全达到国际灰度级4-5级。

实验用柜
药品柜
药品柜是化学实验室必不可少的橱柜。主要放置固体化学试剂和标准溶液,这两者必须分类放置,不可混放在一起。放置化学试剂应分类放置,便于查找。同时为了安全,药品柜应设置玻璃门窗,柜体也应具有一定的承重能力和防腐蚀性。
实验室专用柜
样品柜:放置各类实验样品用的样品柜,应有分格且可贴标签等的隔板,便于存放样品和查找样品,因为有些样品,根据样品的物理性质和化学稳定性而需放入干燥器保存,因此分格有大有小,以便于存放不同的样品。
药品保管柜:用于存放液体试剂,如盐酸、硝酸、过氯酸、有机试剂等挥发性药品。一般为木制,也有钢制,可存放规格不同的试剂。柜子要求稳固,可以并排使用,也可以与地面墙壁固定。
危险品保管柜:适用于危险物品的简单保管和短期保管,采用不锈钢制作,或耐火砖砌而成。
玻璃器皿干燥和保管柜:洗净后的下班器皿在托架上保存,托架用导轨与柜体固定,使玻璃器皿存取方便,各层托架可根据器皿尺寸大小调节位置,器皿架通风良好,易于清洁干燥。除此之外,还有工具柜、杂品柜、更衣柜等。

洁净柜
洁净柜又称超净工作台,广泛应用于生物、医药、卫生、电子、精密仪器、仪表等行业。可提供无菌、无尘的洁净操作环境。
洁净柜的结构与工作原理:主要部件包括柜体、操作台面、前面板、风机、静压箱、过滤器、照明灯、杀菌灯等。外部气体经风机区,工作区气体呈正压以保证不受外界气体的污染,洁净柜根据气体的流向可分为水平层流和垂直层流,规格有单人、双人、单面、双面,也可串联使用。

生物安全柜
生物安全柜广泛应用于大专院校、科研院所、药厂、卫生防疫等单位,是微生物实验操作的主要洁净设备,可防止可能存在的有毒有害悬浮颗粒的扩散,保护实验过程中操作者和环境的安全,也可保护操作过程中样品免受污染。
生物安全柜等级
一级:相当于带过滤器的排毒柜功能,保护操作者和环境。
二级:同时保护操作者,环境和样品,适用于生物安全1、2、3级的样品。
三级:同时保护操作者,环境和样品,操作环境与外界环境完全隔离,带有手套箱,全密式操作,适用于高危险性样品的实验操作。

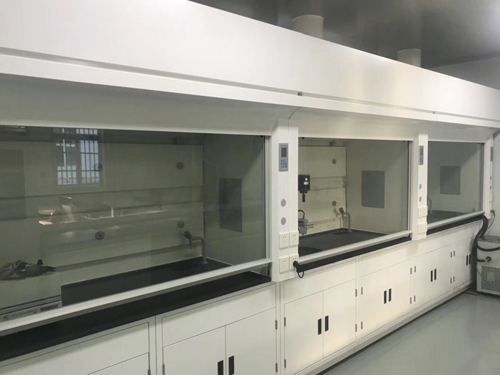

通风柜
实验室通风是实验室设计中不可缺少的一个组成部分。为了使实验室工作人员不吸入或咽入一些有毒的、可致病的或毒性不明的化学物质和有机体、实验室中应有良好的通风。
为阻止一些蒸气、气体和微粒(烟雾、煤烟、灰尘和气悬体)的吸收,污染物质须用通风柜、通风罩或局部通风的方法除去。
通风柜是实验室中最常用的一种局部排风设备,种类繁多,由于其结构不同,使用的条件不同,其排风效果也不相同。通风柜的性能好环,主要取决于通过通风柜空气移动的速度。
实验室规划与家具设计
设计前
在进行设计之前,首先要对目标实验室的以下内容进行了解,并进行初步规划。
设计现代化的实验室,首先要制定的提出实验室的总体规划,确定实验室的性质、目的、任务、依据和规模,确定各类实验室功能和工艺条件以及规模大小,室内空间的总体概念,如房间形状,尺寸等。
天花的类型和高度
地面:要针对不同实验室采用不同地面,不能在实验室内使用大理石地面。现在人们最常用的是PVC地面和还氧树脂地面两种,也有的用瓷砖。地面除了要注意类型外,还要注意上下水管道的位置等。
墙面:包括柱体的位置、窗台高、踢脚板的宽度等都要确定清楚,这是很重要的一个方面,因为这些都是在具体施工中经常出现问题的环节。

实验室工作台
对实验室进行规划设计,就不能不了解实验室家具的尺寸参数和实验台的设计模式,
如坐式工作台的高度通常在750-850mm之间,如果男性实验员占较高比率也可考虑900mm高。
站式高度则在850mm-920mm之间;
工作台的长度通常宜考虑每人1200mm(最小不应小于1000mm),而有机化学实验台则须考虑长一些,可取1400-1600mm。
试剂架高度为1200-1650mm之间;而高柜可达1800-2000mm等。
实验台的设计模式的重点是安全性和方便性,有以下几种常用的设计模式:
1.岛型:是最常见的一种模式。常使用于大空间、成长方形的室内形式。此模式的特点是人流顺畅。
2.半岛型:这也是一种比较典型的应用方式,此模式适用于狭长的房间。
3.L型:L型适用于较为窄小的房间形式。
除以上三种外,还有U型与一字型(即侧边实验台)布局也较常用。 在设计化学分析实验时,通常在实验室中央配置从两面都能够操作的中央实验台,两边配置边实验台、测试台、通风柜、药品柜、干燥柜等,根据需要配备净化台、恒温恒湿设备,为了尽可能多地增加使用空间,往往还需配备一些平面型实验台。
为了便于分析仪器的操作使用,分析仪器使用的特殊气体的配管,应该尽量接近分析仪器。
在生物实验室中,考虑从一般实验到检查、测试、照相、洗相等数据处理工作流程的特殊要求。通常可在进口处设水池台和干燥台,便于实验室器皿的清洗。

安全通道
实验室规划设计中当然也不能忽视对安全通道的特别设计。这里指的是实验室室内设计中的安全距离等。
安全门:作为疏散通道。门宽900-1500mm,其中单门一般为900mm。,双门有1200mm、1400mm、1500mm等。
安全距离:对于主通道来说,若两个实验台双面操作,距离应≥1500mm;单面操作≥1200mm(而现在学校的实验室通道基本未达到此要求);有排毒柜的话,距离应≥1500mm,且特别注意排毒柜不能放置在靠近门口的位置。
通道距离:一般建筑内部的消防通道最小宽度是1200mm,而实验室则不同,最少应留1500mm宽。

实验室的通风系统
化学实验室的通风方式有两种,即局部排风和全室通风。局部排风是在有害物产生后产即就近排出,这种方式能以较少的风量排走大量的有害物,节能有效,是改善现在实验室条件可行和经济的方法,也可能是适应新实验室通风建设的最好的方式,所以在实验室中广泛地被采用。
对于有些实验不能使用局部排风,或者局部排风满足不了要求时,应该采用全室通风。
通风系统设计的指导思想:
①有效、经济的原则,力求达到排出实验中所有污染气体的目的;
②采取将实验中生产的污染气体就近抽走,不使其扩散的措施;
③通风管路系统布局要合理,消除各种不合理因素、减少阻力和噪声;
④通风台面装置力求外型美观、布局合理,其高度和位置不影响实验装置的安装,不影响实验操作;
⑤合理的选择风机,防止或减少噪音和震动,便于安装和维护;
⑥考虑局部和全室通风的同时,兼顾给排水、煤气、电源线路的合理安排。
实验室内各种有害气体主要发生在实验桌面上。实验室桌面排风系统就是通过设置在桌面上的吸气罩,把实验过程中产生的有害气体呼入罩内,通过风道,以离心风机为动力,排放到室外高层大气中。
桌面吸气罩是桌面系统重要的组成部分,其性能的优劣对桌面排风系统的技术经济效果具有重要影响,如设计合理,用较小的排风量能获得良好的效果,反之用了较大的风量也达不到预期的目的。因此,研究和设计新型的性能优良的吸气罩对环保、节能、降低成本都具有很大的现实意义。
现在有一种常用的新型通风装置的吸风罩,在原有轴向升降旋转的基础上,又开发了一种径向可以在360度范围内任意旋转的创新产品,使台面装置变成万向型台面装置,即吸风罩可以在最佳排放距离范围内任何一点接近污染源,同时该装置也可以悬挂在棚顶或墙壁上。这种吸风罩设计科学、造型美观、操作极为方便。
安全设备
此处所说的安全设计指的是实验室的备用设备,如桌上型洗眼器、落地式淋浴、洗眼器、安全箱等。桌上型洗眼器要放于水槽右侧,因中国人习惯右手操作的缘故;落地式淋浴、洗眼器要放置在出口处,且室内要求配地漏;安全箱则应放在最显眼的地方,内装急救药品。
